Шлицевые валы

Шлицевые валы, изготовленные по индивидуальному заказу завода Feida Machinery, представляют собой механические компоненты, которые имеют гребни или зубцы и функционируют путем зацепления с канавками в сопрягаемых компонентах, передавая крутящий момент на сопрягаемые компоненты. Помимо передачи крутящего момента, они также имеют такие функции, как поглощение смещения, повышение прочности, снижение вибрации и шума, упрощение сборки и разборки, осевое скольжение и т. д. Наша серия шлицевых валов включает в себя Прямоугольный шлицевой валиЭвольвентный шлицевой вал.

Основной параметр:

Модуль: М0.5-5

Класс точности: ISO/DIN 6-10.

Количество зубьев: чем больше зубьев, тем выше грузоподъемность.

Угол давления: распространенные значения: 30, 37,5 и 45 градусов.

Меньший угол давления обеспечивает более высокую грузоподъемность; большие углы лучше подходят для скользящих соединений.

Делительный диаметр: теоретический опорный круг.

Два распространенных типа:

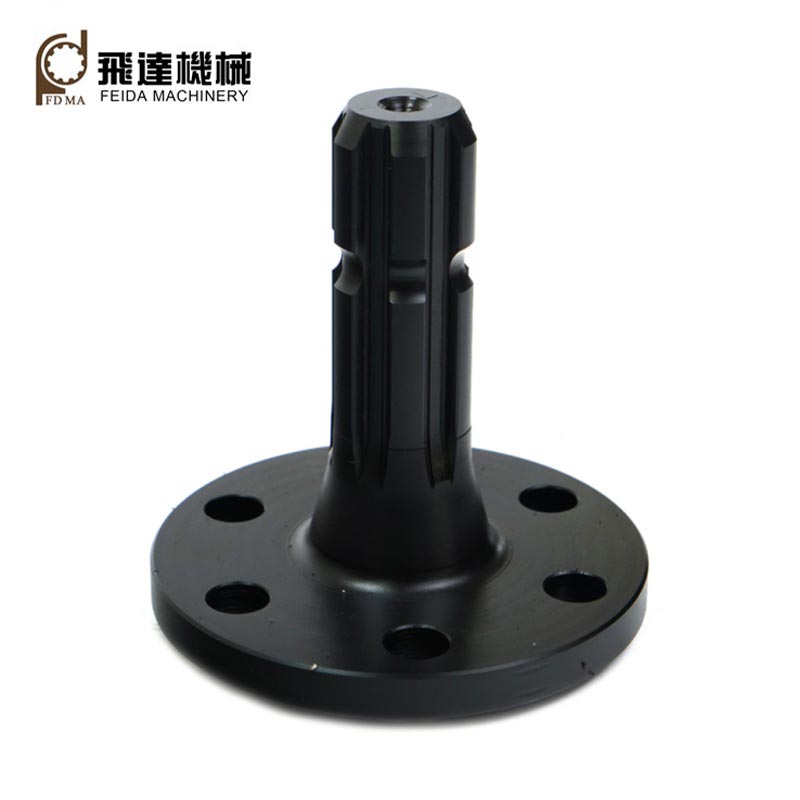

1. Прямоугольные шлицевые валы. Благодаря зубьям с прямыми сторонами и прямоугольными (плоскими) вершинами и корнями они обладают преимуществами простой конструкции, низкой себестоимости производства, простоты механической обработки и проверки.

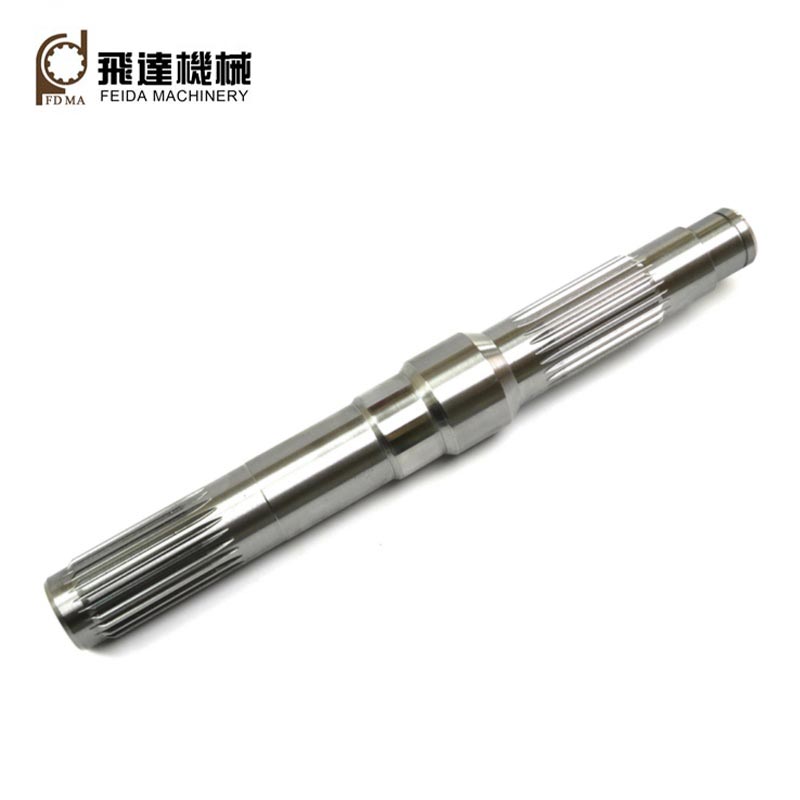

2. Эвольвентные шлицевые валы: они имеют эвольвентные кривые (похожие на зубья шестерни), закругленные основания зубьев, равномерный шаг, что обеспечивает функцию самоцентрирования, высокую грузоподъемность, высокую прочность и взаимозаменяемость.

Приложение:

Эвольвентные шлицевые валы подходят для соединений с большими нагрузками, высокими требованиями к точности центрирования и большими размерами. Они обычно используются в широком спектре применений, таких как системы автомобильной трансмиссии, механизмы рулевого управления, лодочные двигатели, гребные системы, лебедки, авиационные двигатели, коробки передач, дифференциалы, раздаточные коробки и т. д.

После более чем 30-летнего развития Feida Machinery теперь имеет три завода: один для компонентов механических трансмиссий, один для прецизионных деталей по индивидуальному заказу и один для деталей из листового металла. Мы можем производить высококачественные шлицевые валы с использованием методов обработки шлицев с ЧПУ (например, зубофрезерная обработка, формовка, протяжка, шлифовка и т. д.) и высококачественного сырья. (например, 40Cr, 42CrMo, 20CrMnTi, 6061, 7075 и т. д.).
