Как спирально-конические передачи улучшают передачу мощности в требовательном оборудовании?

Спиральные конические шестернипредставляют собой прецизионные компоненты трансмиссии, предназначенные для передачи крутящего момента между пересекающимися валами, обеспечивая при этом плавную, надежную и эффективную работу. По сравнению с обычными прямоконическими шестернями их изогнутая геометрия зубьев обеспечивает постепенное зацепление зубьев, помогая снизить вибрацию, рабочий шум и ударные нагрузки. Это делает их особенно ценными в промышленных коробках передач, автомобильных системах, погрузочно-разгрузочном оборудовании, станках, сельскохозяйственной технике и других устройствах, где важны компактная конструкция и надежная передача крутящего момента.

В этом руководстве объясняются принципы работы, ключевые преимущества, распространенные области применения, соображения по материалам, эксплуатационные характеристики, требования к техническому обслуживанию и рекомендации по покупке спирально-конических передач. В нем также освещаются распространенные проблемы клиентов и практические способы избежать преждевременного износа, чрезмерного шума, перегрева и отказа трансмиссии.

Оглавление

Что такое спирально-конические передачи?

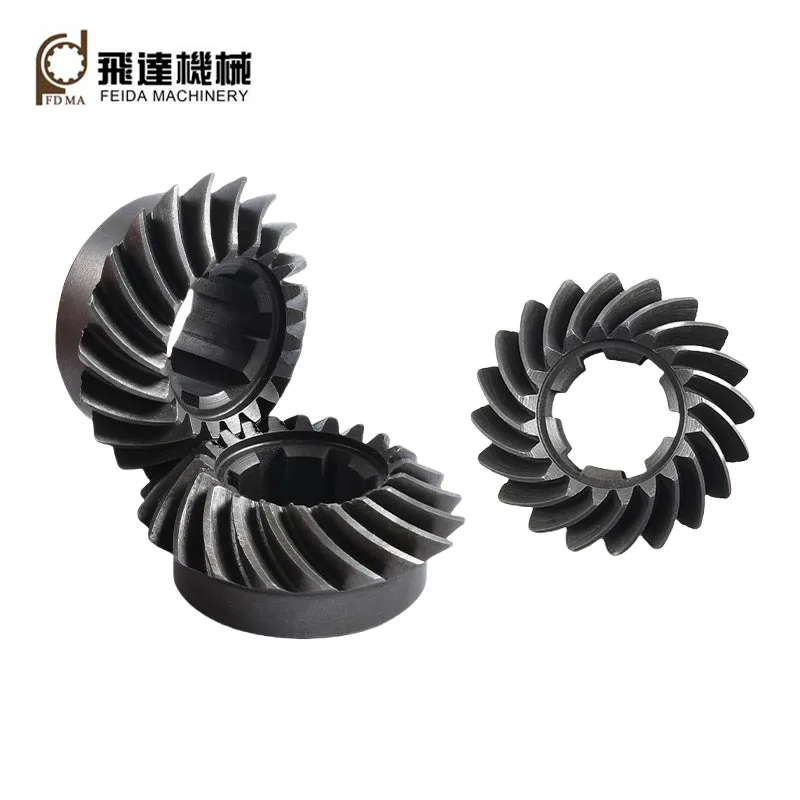

Спиральные конические шестерни — это конические шестерни с изогнутыми, расположенными под углом зубьями, которые обычно используются для передачи движения и крутящего момента между валами, расположенными под углом, обычно примерно 90 градусов. Их спиральный профиль зубьев обеспечивает более постепенное зацепление сопрягаемых зубьев, чем у прямоконических шестерен.

Этот постепенный контакт является одной из основных причин, по которой эти шестерни широко используются в оборудовании, где важны плавное вращение, пониженная вибрация и надежная передача крутящего момента. Вместо резкого зацепления по всей ширине зуба спиральная геометрия позволяет контакту распространяться по всей поверхности зуба.

Для производителей оборудования это может привести к более стабильной работе, повышению комфорта оператора и уменьшению механических ударов. Однако для покупателей запасных частей выбор правильной геометрии имеет решающее значение, поскольку даже высококачественная шестерня может работать плохо, если характеристики ее зубьев, размеры или сопрягаемые компоненты несовместимы.

Как работают спирально-конические передачи?

Принцип работы прост: одна коническая шестерня, обычно называемая шестерней, приводит в движение другую коническую шестерню. Поскольку зубья расположены на конических поверхностях, вращательное движение можно перенаправлять с одного вала на другой, одновременно передавая крутящий момент.

Поскольку зацепление зубьев является прогрессивным, спирально-конические шестерни могут обеспечить более плавную передачу мощности при более высоких скоростях вращения, чем многие альтернативы с прямыми зубьями. Правильное выравнивание остается важным. Неправильное расположение вала, неправильный люфт или недостаточная смазка могут существенно снизить эти преимущества.

Каковы основные преимущества спирально-конических передач?

Эти преимущества особенно ценны, когда оборудование работает непрерывно. Снижение вибрации и контролируемое зацепление зубьев могут помочь защитить подшипники, валы и другие подключенные компоненты от ненужных механических напряжений.

Где обычно используются спирально-конические передачи?

Спиральные конические передачи используются во многих механических системах, требующих надежной угловой передачи мощности. Сочетание плавного зацепления, компактной конструкции и способности выдерживать крутящий момент делает их полезными как в стандартной, так и в специализированной технике.

Какие факторы имеют значение при выборе спирально-конических передач?

Выбор шестерни, основываясь только на внешнем диаметре или цене, является распространенной ошибкой при покупке. Передача должна соответствовать всей системе трансмиссии. Прежде чем запросить ценовое предложение, производители оборудования и группы технического обслуживания должны подготовить основные рабочие параметры.

• Передаточное число:Подтвердите необходимое соотношение между скоростью ввода и вывода.
• Крутящий момент:Определите нормальные, пиковые и потенциальные ударные нагрузки.
• Скорость вращения:Более высокие скорости предъявляют более высокие требования к точности, балансировке и смазке.
• Угол давления:Спецификация шестерни должна быть совместима с ее сопрягаемым компонентом.
• Угол спирали:Это влияет на зацепление зубьев, распределение нагрузки и эксплуатационные характеристики.
• Размеры шестерни:Размер отверстия, внешний диаметр, лицевая ширина и монтажные размеры должны соответствовать машине.
• Материал:Требования к материалам и термической обработке должны отражать рабочую нагрузку и ожидаемый срок службы.
• Условия окружающей среды:Пыль, влага, температура и коррозионные условия могут влиять на требования к материалам и обработке поверхности.
• Люфт:Правильный зазор необходим для плавной работы и управления тепловым расширением.

Как материалы и производство влияют на производительность шестерни?

Производительность зубчатой ​​передачи зависит не только от геометрии зубьев, но и от выбора материала, точности обработки и термической обработки. Промышленным спирально-коническим шестерням часто приходится выдерживать повторяющиеся контактные напряжения, изгибающие силы и переменные нагрузки в течение длительных периодов эксплуатации.

Обычные материалы зубчатых передач включают легированные стали и другие конструкционные материалы, выбранные в соответствии с требованиями к нагрузке, скорости, окружающей среде и стоимости. Термическая обработка может улучшить твердость, износостойкость и усталостные характеристики, а прецизионная механическая обработка помогает добиться точной геометрии зубьев и надлежащего сопрягаемого контакта.

Качество изготовления становится особенно важным для высокоскоростных приложений или приложений с высокими нагрузками. Небольшие отклонения размеров могут повлиять на контакт зубьев, люфт, вибрацию и шум. Поэтому надежный производитель должен иметь возможность контролировать критические размеры и поддерживать постоянное качество продукции для всех партий.

Цзиньцзян Фейда Машинери Ко., Лтд.специализируется на компонентах трансмиссии машин и может оказать поддержку клиентам, которым требуются надежные решения в области зубчатых передач для различных механических применений. В случае индивидуальных требований перед производством следует обсудить технические чертежи, размеры, характеристики материалов и условия эксплуатации.

Как правильное техническое обслуживание может продлить срок службы редуктора?

Даже хорошо изготовленный механизм может преждевременно выйти из строя, если пренебрегать его установкой или обслуживанием. Многие проблемы с шестернями вызваны не самой конструкцией зубьев, а загрязнением, несоосностью, недостаточной смазкой или чрезмерной нагрузкой.

1. Используйте подходящую смазку.Подбирайте смазку в соответствии с конструкцией коробки передач, рабочей скоростью, температурой и рекомендациями производителя.
2. Проверьте выравнивание.Несоосность вала может концентрировать нагрузки на определенных участках зубьев и ускорять износ.
3. Следите за реакцией.Чрезмерный или недостаточный люфт может способствовать возникновению шума, выделению тепла и повреждению зубьев.
4. Содержите систему в чистоте.Инородные частицы могут повредить прецизионные поверхности зубьев и ускорить абразивный износ.
5. Осмотрите необычный шум.Изменения звука или вибрации могут указывать на износ, неправильный контакт или проблемы со смазкой.
6. Избегайте перегрузок.Повторная работа с превышением номинального крутящего момента может привести к изгибу зубьев или усталости поверхности.
7. Следите за температурой.Аномально высокие температуры могут указывать на чрезмерное трение, плохую смазку или другие проблемы с трансмиссией.

Регулярный осмотр особенно важен для оборудования, работающего непрерывно или при переменных нагрузках. Раннее обнаружение ненормального износа обычно обходится дешевле, чем замена всей коробки передач или непредвиденные простои производства.

Спиральные конические шестерни против прямых конических шестерен

Оба типа шестерен предназначены для передачи движения между пересекающимися валами, однако геометрия их зубьев обуславливает разные рабочие характеристики.

Правильный выбор в конечном итоге зависит от условий эксплуатации оборудования, а не просто от выбора более совершенной конструкции. Требования к применению всегда должны определять конфигурацию редуктора.

Каких распространенных ошибок следует избегать покупателям?

Покупка оборудования может усложниться, если покупатели сосредотачиваются на одной спецификации. Некоторые ошибки, которых можно избежать, могут привести к снижению производительности или проблемам совместимости.

Профессиональный поставщик должен быть готов рассмотреть технические требования, а не просто предлагать продукт по одному параметру. Этот подход особенно важен для проектов OEM, замены и индивидуального оборудования.

Часто задаваемые вопросы о спирально-конических передачах

Вывод: создание более надежной системы передачи данных

Спиральные конические шестерни представляют собой эффективное решение для машин, которым необходимо перенаправлять вращательную силу между пересекающимися валами, сохраняя при этом плавность и надежность работы. Их спиральная геометрия зубьев может помочь улучшить характеристики контакта, уменьшить механические удары и обеспечить стабильную передачу крутящего момента.

Однако качество передачи само по себе не определяет производительность трансмиссии. Важно правильное сочетание геометрии, размеров, материала, термической обработки, точности изготовления, смазки и установки. Поэтому покупатели должны оценивать всю рабочую среду, а не выбирать оборудование исключительно по размеру или цене.

Для производителей, интеграторов оборудования и покупателей запасных частей работа с опытным поставщиком может упростить подтверждение спецификаций и снизить риск проблем совместимости.Цзиньцзян Фейда Машинери Ко., Лтд.может работать с клиентами над требованиями к трансмиссии машин и индивидуальными решениями зубчатых передач на основе технических чертежей, образцов и спецификаций применения.
