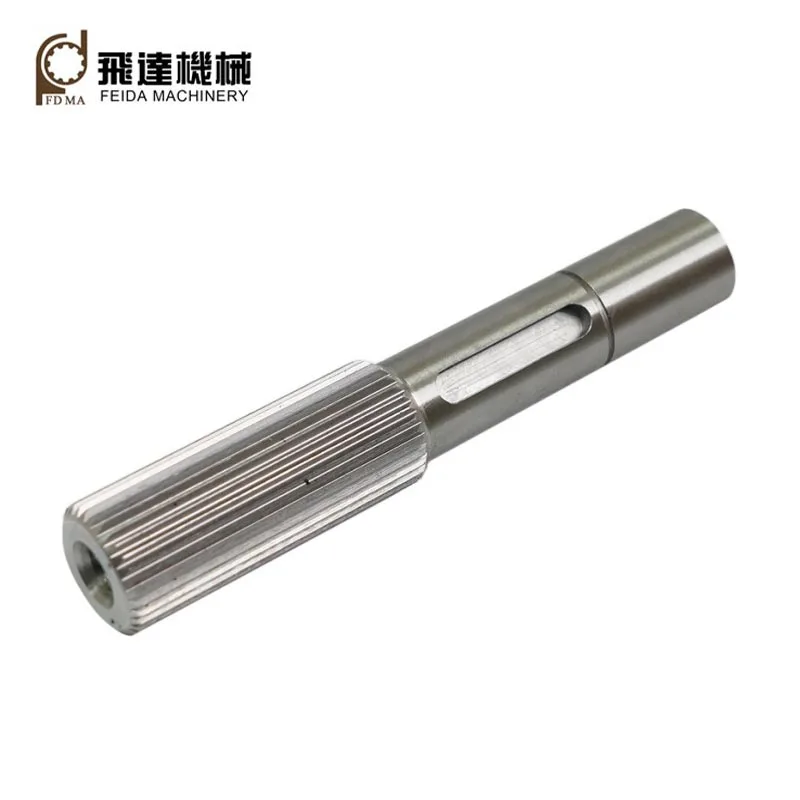

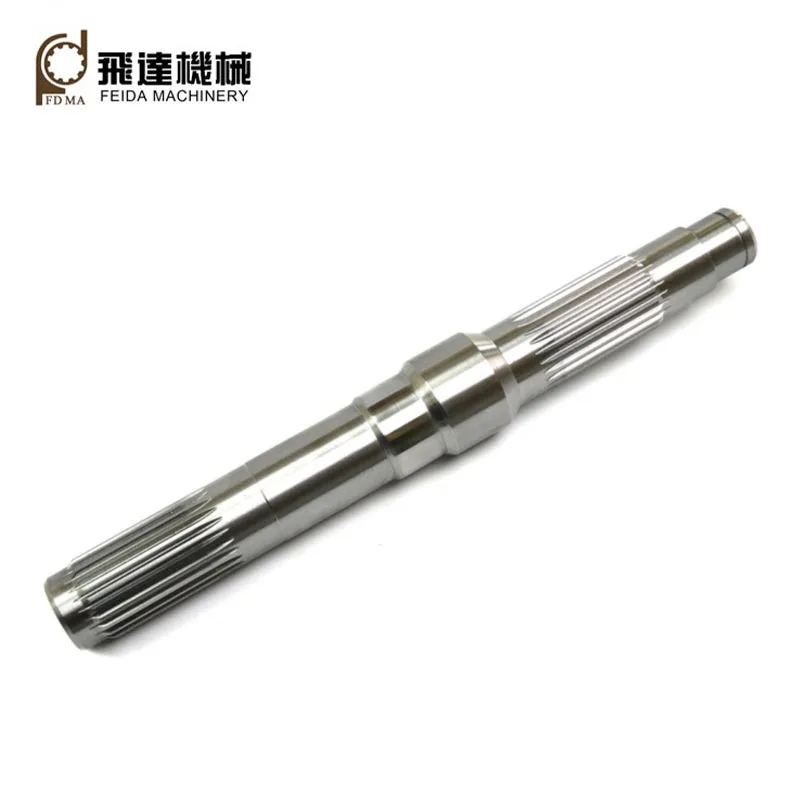

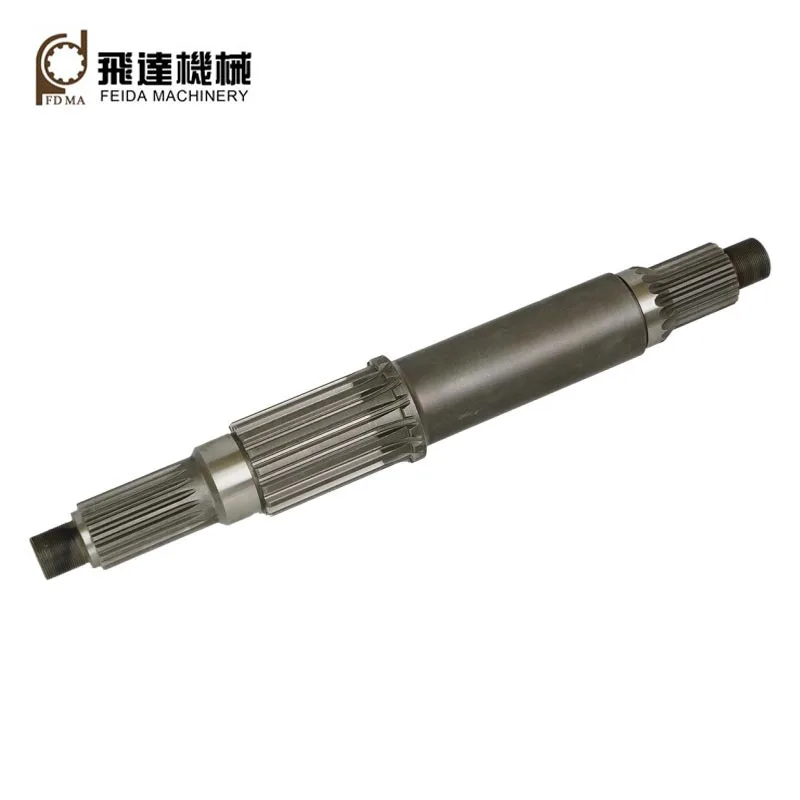

Шлицевые валы

Шлицевые валы, изготовленные по индивидуальному заказу на заводе Feida Machinery, представляют собой механические компоненты, имеющие гребни или зубья и функция зацепляясь с канавками сопрягаемых компонентов, передавая крутящий момент на сопрягаемые компоненты. передача крутящий момент, они также имеют такие функции, как поглощение смещения, повышение прочности, снижение вибрации и Шум, упрощение сборки и разборки, осевое скольжение и т. д.

Два распространенных типа

1. Прямоугольные: из-за прямоугольных зубов с прямоугольными (плоскими) вершинами и корнями они имеют преимущества. простой конструкции, низкой стоимости производства, простоты механической обработки и проверки.
2.Эвольвента: они имеют эвольвентные кривые (похожие на зубья шестерни), закругленные корни зубьев, равномерный шаг, что приводит к функция самоцентрирования, высокая грузоподъемность, высокая прочность и взаимозаменяемость.

Основной параметр

Модуль: М0.5-5
Класс точности: ISO/DIN 6-10.
Количество зубьев: чем больше зубьев, тем выше грузоподъемность.
Угол давления: распространенные значения: 30, 37,5 и 45 градусов.
Меньший угол давления обеспечивает более высокую грузоподъемность; большие углы лучше подходят для скользящих соединений.
Делительный диаметр: теоретический опорный круг.

Приложение

Эвольвентные шлицевые валы подходят для соединений с большими нагрузками, высокими требованиями к точности центрирования и большими размеры. Обычно они используются в широком спектре применений, таких как системы автомобильной трансмиссии, рулевое управление механизмы, лодочные двигатели, гребные системы,лебедки,авиационные двигатели, коробки передач, дифференциалы, раздаточные коробки и т.д.

После более чем 30-летнего развития компания Feida Machinery теперь имеет три завода: один по производству механических трансмиссий. компоненты, один для прецизионных деталей по индивидуальному заказу, а другой для деталей из листового металла. Мы можем производить высококачественные сплайн валы с использованием методов обработки шлицев на станке с ЧПУ (например, зубофрезерная обработка, формовка, протяжка, шлифовка и т. д.) и высококачественных сырой материалы (например, 40Cr, 42CrMo, 20CrMnTi, 6061, 7075 и т. д.).

Весь процесс обработки

Сырье → Ковка → Токарная обработка → Обработка шлицев → Фрезерование → Термическая обработка → Шлифование → Проверка → Упаковка и доставка

Основное производственное оборудование

Имея более чем 30-летний опыт развития, компания Feida Machinery располагает полным набором передовых производственных технологий. оборудование, в том числе Токарный станок с ЧПУ, Зубофрезерный станок с ЧПУ, Зубофрезерный станок с ЧПУ, Зубофрезерный станок с ЧПУ, Протяжной станок с ЧПУ, Зуборезной станок с ЧПУ шлифовальный станок, ЧПУ обрабатывающий центр и т.д.

Термическая обработка

Наши процессы термообработки включают закалку и отпуск, цементацию и закалку, высокочастотную закалку, карбонитрирование, азотирование и т. д. Благодаря термообработке механические свойства наших шлицевых валов могут быть изменены. оптимизированный очень хорошо.

Часто задаваемые вопросы

Как вы гарантируете качество прецизионных деталей?

Feida прошла сертификацию системы менеджмента качества ISO: 2015.
Мы внедряем многоступенчатую систему контроля качества (КК):
Первоначальная проверка изделия (FAI): Полная проверка размеров перед началом массового производства.
Внутрипроизводственный контроль качества (IPQC): выборочные проверки каждые 2–3 часа во время процесса обработки.
100% окончательный контроль: каждая деталь перед упаковкой проходит окончательную проверку размеров и качества поверхности.

Как ваше послепродажное обслуживание?

Мы создали комплексную систему послепродажного обслуживания, которая обеспечивает своевременную техническую поддержку и решения. Чтобы клиенты не беспокоились во время использования.
