Как лазерная резка листового металла повышает эффективность производства промышленных деталей?

В конкурентном мире промышленного производства эффективность производства является ключом к прибыльности. Лазерная резка листового металла стала революционной технологией, которая значительно повышает эффективность во многих измерениях: скорости резки, использовании материала, времени наладки и точности деталей. В отличие от традиционных методов, таких как механическая резка, плазменная резка или гидроабразивная резка, при лазерной резке используется сфокусированный луч высокой энергии для плавления и испарения металла с исключительной точностью и скоростью. Современный станок лазерной резки может обрабатыватьЛистовой металлсо скоростью более 20 метров в минуту для тонких калибров с точностью до +/- 0,05 мм. На заводе Jinjiang Feida Machinery Co., Ltd. уже более 15 лет производится современное оборудование для лазерной резки листового металла, и мы документально зафиксировали повышение эффективности на 40–60 процентов на производственных линиях наших клиентов. В этой статье будут рассмотрены конкретные механизмы, с помощью которых лазерная резка повышает эффективность: от физики взаимодействия лазера с материалом до интеграции автоматизированных систем раскроя и обработки материалов.

Повышение эффективности, обеспечиваемое лазерной резкой листового металла, не ограничивается скоростью резки. Эта технология также снижает необходимость во вторичных операциях, таких как удаление заусенцев, шлифование или развертывание, поскольку лазерная резка обеспечивает чистый край без заусенцев. Кроме того, точность лазерной резки позволяет обеспечить более плотное размещение деталей, сокращая отходы материала до 20 процентов по сравнению с традиционными методами резки. Высокая степень автоматизации — с контроллерами ЧПУ, автоматическим определением высоты и адаптивным управлением фокусом — означает, что машина может работать без присмотра в течение длительного времени, максимизируя эффективность труда. Кроме того, возможность резки сложной геометрии и замысловатых форм за один проход устраняет необходимость в нескольких установках, что значительно сокращает время выполнения заказа. В этом подробном руководстве мы рассмотрим технические, эксплуатационные и экономические факторы, которые делают лазерную резку листового металла лучшим выбором для производства промышленных деталей, а также поделимся подробными спецификациями, данными о производительности и передовым опытом, основанным на обширном опыте нашего завода в этой области.

Оглавление

• 1. Почему лазерная резка обеспечивает более высокую скорость резки и более короткое время цикла?
• 2. Как точность и качество кромки сокращают количество вторичных операций?
• 3. Каковы основные технические характеристики наших станков для лазерной резки листового металла?
• 4. Как автоматизированная раскладка и обработка материалов могут повысить общую эффективность?
• Часто задаваемые вопросы (FAQ)
• Заключение и консультация по эффективности

Почему лазерная резка обеспечивает более высокую скорость резки и более короткое время цикла?

Преимущество в скоростилистовой металлЛазерная резка по сравнению с традиционными методами основана на физике взаимодействия лазера с материалом. Лазерный луч, обычно генерируемый источником CO2 или волоконным лазером, доставляет интенсивную концентрацию энергии в очень маленькое пятно (всего 0,1 мм). Эта энергия поглощается металлом, быстро нагревая его до точки плавления, а затем до точки испарения. Вспомогательные газы, такие как кислород или азот, используются для выдувания расплавленного металла, оставляя узкий и чистый разрез. Этот процесс невероятно быстрый: например, волоконный лазер мощностью 6 кВт может прорезать листовой металл толщиной 1 мм со скоростью до 40 метров в минуту, а CO2-лазер мощностью 3 кВт может прорезать тот же материал со скоростью 20 метров в минуту. Напротив, плазменная резка может достигать всего 2-3 метров в минуту для аналогичной толщины, а механическая резка ограничивается прямыми линиями и требует нескольких проходов для сложных форм. Наш завод оптимизировал наши станки для лазерной резки листового металла с помощью высокоскоростных сервоприводов и адаптивного управления в реальном времени для достижения таких скоростей резки при сохранении стабильного качества.

Основные преимущества наших систем лазерной резки листового металла в скорости и времени цикла:

• Высокоскоростные линейные двигатели:Наши машины оснащены линейными двигателями по осям X и Y, которые обеспечивают ускорение до 2 G и скорость позиционирования 120 м/мин. Такое быстрое перемещение означает, что машина тратит очень мало времени на перемещение между элементами резки, максимально увеличивая время, затрачиваемое на активную резку.
• Сокращение времени прокалывания:Традиционные методы резки требуют медленного прожига материала, что значительно увеличивает время обработки каждой детали. Наши станки для лазерной резки используют мощный импульс для прожига за миллисекунды, сокращая общее время цикла. Для тонкого листового металла прожиг происходит практически мгновенно.
• Одновременное перемещение осей:Контроллер ЧПУ координирует оси X, Y и Z, а на некоторых станках — ось вращения, что позволяет выполнять резку сложного контура с высокими скоростями подачи без замедления. Это особенно выгодно для резки сложных форм, для которых обычными методами потребуется несколько проходов.
• Отсутствие износа инструмента:В отличие от механической резки, при лазерной резке не используются расходные материалы, которые изнашиваются и требуют замены. Это означает, что скорость резания остается постоянной с течением времени без постепенного замедления, связанного с износом пуансонов или лезвий.

Практический пример крупного производственного предприятия в Германии иллюстрирует преимущество в скорости. Завод производил автомобильные кронштейны из листового металла толщиной 2 мм, используя комбинацию штамповки и резки, с временем цикла 18 секунд на деталь. После перехода на нашу машину для резки волоконным лазером мощностью 4 кВт время цикла сократилось до 6 секунд на деталь, что означает трехкратное увеличение скорости. Это позволило заводу удвоить производительность без добавления второй смены, что значительно снизило трудозатраты на деталь. Менеджер завода отметил, что станок для лазерной резки гораздо легче справляется с внесением изменений в конструкцию, поскольку для него просто требуется новый файл САПР, а не новый инструмент. Эта гибкость является еще одним аспектом повышения эффективности, поскольку она сокращает время и затраты, связанные с перенастройкой продукта.

Наша фабрика вЦзиньцзян Фейда Машинери Ко., Лтд.разработала калькулятор скорости резки, который прогнозирует оптимальную скорость резки для любого типа и толщины материала. Калькулятор учитывает мощность лазера, тип вспомогательного газа и желаемое качество кромки, предоставляя операторам рекомендуемую отправную точку для конкретного применения. Оптимизируя эти параметры, пользователи могут достичь максимальной скорости резки листового металла, минимизируя время цикла и максимизируя производительность. Мы также предлагаем варианты мощного волоконного лазера (до 12 кВт) для тех, кому необходимо резать более толстые материалы на высоких скоростях, расширяя спектр применений, которые могут получить выгоду от скорости лазерной резки.

Как точность и качество кромки сокращают количество вторичных операций?

Одно из наиболее значительных, но часто упускаемых из виду преимуществ эффективностилистовой металллазерная резка — это сокращение или исключение вторичных операций. После традиционных методов резки, таких как плазменная резка или механическая резка, детали обычно требуют удаления заусенцев, шлифования или фрезерования для достижения требуемой чистоты кромок и точности размеров. Эти второстепенные операции отнимают время, труд и ресурсы, а также создают дополнительные возможности для ошибок. Лазерная резка, напротив, дает чистый край без заусенцев с зоной термического влияния (ЗТВ), ширина которой обычно составляет менее 0,2 мм. Это означает, что во многих случаях деталь готова к использованию сразу после резки без необходимости какой-либо окончательной обработки. Наш завод спроектировал наши станки для лазерной резки листового металла с шероховатостью поверхности Ra 3,2 мкм или выше, что подходит для большинства процессов сварки и сборки.

Характеристики точности и качества кромки, которые сокращают количество вторичных операций:

• Ширина узкого пропила:Лазерный луч производит прорезь (ширину реза) всего от 0,1 до 0,3 мм, в зависимости от толщины материала. Этот узкий пропил обеспечивает минимальный съем материала и гладкую поверхность среза, что во многих случаях устраняет необходимость в развертывании или растачивании.
• Минимальная зона термического влияния:Наши станки для лазерной резки используют усовершенствованную систему формирования луча и импульсное управление, чтобы минимизировать воздействие тепла на материал. В результате получается ЗТВ, размер которой обычно составляет 0,1–0,2 мм, что не влияет на механические свойства материала и не требует последующей термической обработки или шлифования кромок.
• Отличная перпендикулярность:Лазерный луч хорошо коллимирован, что позволяет производить разрезы перпендикулярно поверхности с углом конусности менее 0,5 градуса. Это устраняет необходимость в операциях по выравниванию кромок или фрезерованию, которые обычно требуются после резки или плазменной резки.
• Края без заусенцев:При правильном выборе вспомогательного газа и параметров резки лазерная резка позволяет получить кромки без заусенцев. Это устраняет необходимость ручного удаления заусенцев — трудоемкой и дорогостоящей операции, которая требуется после многих традиционных методов резки.

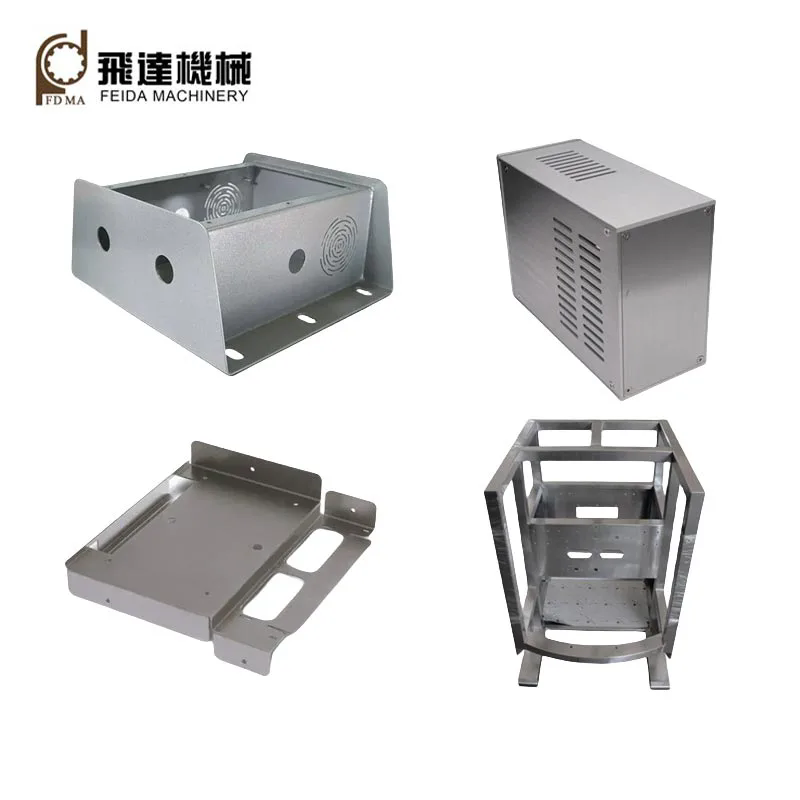

Тематическое исследование, проведенное производителем промышленных шкафов в США, подчеркивает влияние сокращения вторичных операций. Производитель применил плазменную резку для своих корпусов, в результате чего остались грубые окисленные края, которые требовали шлифовки и шлифовки перед покраской. После перехода на нашу машину для лазерной резки листового металла детали сошли с машины с чистыми, гладкими краями, не требующими дополнительной обработки. Компания ликвидировала весь отдел снятия заусенцев и шлифования, сэкономив 120 000 долларов США на ежегодных трудозатратах и ​​накладных расходах. Кроме того, точность лазерной резки улучшила сборку корпусов, сократив время сварки на 15 процентов. Окупаемость инвестиций в станок для лазерной резки была достигнута менее чем за 18 месяцев исключительно за счет экономии на вторичных операциях.

Наша фабрика вФейда Машинерипроводит всесторонний анализ качества кромки для каждого применения клиента. Мы измеряем ширину пропила, размер ЗТВ и шероховатость поверхности с помощью профилометра и даем рекомендации по оптимизации параметров резки для достижения желаемого качества кромки. Во многих случаях мы можем добиться такой отделки поверхности, которая устраняет необходимость в какой-либо последующей обработке, позволяя клиенту перейти непосредственно от резки к сварке, сборке или покраске. Это не только сокращает время производства и затраты на рабочую силу, но также уменьшает площадь, необходимую для вторичных операций, что еще больше повышает общую эффективность предприятия.

Каковы основные технические характеристики наших станков для лазерной резки листового металла?

Компания Jinjiang Feida Machinery Co., Ltd. производит широкий спектр станков для лазерной резки листового металла, в том числе лазерные системы CO2 и волоконные лазеры, подходящие для различных промышленных применений. В нашу линейку продукции входят станки с различной мощностью лазера, рабочими зонами и возможностями резки: от прецизионной резки тонких листов до обработки тяжелых листов. В таблице ниже приведены основные технические характеристики наших самых популярных моделей лазерной резки листового металла, которые используются в различных отраслях промышленности: от автомобильной и аэрокосмической до строительной и пищевой промышленности. Наш завод также может производить машины по индивидуальному заказу для удовлетворения конкретных производственных требований, включая расширенный диапазон перемещения, интерфейсы автоматизации и специальные конфигурации.

В дополнение к стандартным моделям наш завод предлагает несколько дополнительных функций для дальнейшего повышения эффективности и возможностей. К ним относятся автоматический сменщик поддонов для бесперебойного производства, система обработки материалов со станцией загрузки и разгрузки, а также система технического зрения для автоматического выравнивания листов. Мы также предлагаем различные варианты режущих головок, в том числе высокоскоростную головку для тонкихЛистовой металли головка с высоким крутящим моментом для резки толстых листов. Все наши станки оснащены контроллером ЧПУ с удобным интерфейсом, обширной базой данных параметров резки и возможностями удаленной диагностики для быстрого устранения неполадок.

Наш процесс контроля качества включает в себя 48-часовое испытание на приработку каждого станка, в ходе которого мы вырезаем образцы деталей и измеряем точность и качество кромки. Мы также проводим окончательную калибровку лазерного луча и приводов осей, чтобы гарантировать соответствие машины заданным уровням производительности. К каждой машине прилагается подробный отчет об испытаниях и комплект обучающих материалов. Наш завод в Jinjiang Feida Machinery Co., Ltd. предоставляет комплексную гарантию на все компоненты машины и предлагает полный спектр послепродажных услуг, включая контракты на установку, обучение и техническое обслуживание. Благодаря нашему обширному ассортименту продукции и приверженности качеству мы уверены, что сможем предложить оптимальное решение для лазерной резки листового металла для любого промышленного применения.

Как автоматизированная раскладка и обработка материалов могут повысить общую эффективность?

Скорость резки и качество кромки являются лишь частью уравнения эффективности. Общая эффективность операции лазерной резки листового металла также сильно зависит от того, как используются материалы и как обрабатываются детали до и после резки. Программное обеспечение для автоматизированного раскроя и системы обработки материалов являются ключом к максимизации эффективности. Программное обеспечение для раскроя оптимизирует расположение деталей на раскрое.Листовой металлчтобы свести к минимуму отходы, а системы обработки материалов автоматизируют загрузку и разгрузку листов, сокращая трудозатраты и время простоя. Наш завод в Jinjiang Feida Machinery Co., Ltd. предлагает комплексные решения, которые сочетают в себе наши станки для лазерной резки с передовым программным обеспечением для раскроя и периферийными устройствами для автоматизации, образуя полноценную высокоэффективную производственную ячейку. Такая интеграция может сократить отходы материала на 25 процентов и повысить коэффициент использования оборудования более чем на 30 процентов.

Ключевые функции автоматизации и раскроя, повышающие общую эффективность:

• Расширенные алгоритмы вложения:Наше программное обеспечение для раскроя использует генетические и эвристические алгоритмы для поиска оптимального расположения деталей на листе. Он может размещать сложные формы, минимизировать количество отходов и даже оптимизировать порядок резки, чтобы уменьшить термическую деформацию. Программное обеспечение также может отслеживать запасы материалов и автоматически выбирать наиболее подходящий размер листа для необходимых деталей.
• Автоматическая загрузка листов:Автоматизированная система загрузки использует вакуумные присоски или магнитные подъемники для захвата листового металла с поддона и помещения его на стол для резки. Это исключает ручную работу, снижает риск повреждения листа и позволяет машине начать резку сразу после завершения предыдущей работы.
• Разгрузка и сортировка:После раскроя детали и каркас (остатки материала) автоматически удаляются со стола. Детали можно сортировать по размеру или форме с помощью конвейерной системы и подготовить к следующему этапу производства. Это сокращает время, необходимое для обработки после резки, и обеспечивает непрерывную работу машины.
• Производство «точно в срок» (JIT):Сочетание быстрой резки, автоматического раскроя и обработки материалов обеспечивает производство точно в срок, когда детали производятся именно тогда, когда они необходимы, что сокращает количество незавершенного производства и освобождает производственные площади.

Реальный пример от производителя сельскохозяйственного оборудования в Бразилии иллюстрирует повышение эффективности за счет автоматизации. Производитель использовал процесс ручной резки со значительным количеством отходов (около 25 процентов использования материала) и требовал трех операторов в смену для обработки и резки. После установки нашего станка для резки волоконным лазером с автоматическим устройством смены паллет и программным обеспечением для раскроя коэффициент использования материала увеличился до 92 процентов, и для станка требовался только один оператор в смену. Заводу удалось сократить запасы листового металла на 30 процентов и сократить время выполнения заказов с двух недель до двух дней. Окупаемость инвестиций во всю систему была достигнута за 14 месяцев, главным образом за счет экономии материалов и сокращения трудозатрат.

Наша фабрика предоставляет комплексные услуги по проектированию автоматизации для каждого клиента, анализируя его производственный процесс и рекомендуя оптимальное сочетание станка для лазерной резки, программного обеспечения для раскроя и погрузочно-разгрузочного оборудования. Мы также предлагаем обучение операторов использованию программного обеспечения для раскроя и автоматизированных систем, гарантируя, что они смогут в полной мере использовать возможности оборудования. Интегрируя эти технологии, производители могут достичь уровня эффективности, который просто невозможен при использовании автономных режущих станков, позиционируя себя как конкурентоспособных на мировом рынке. ВЦзиньцзян Фейда Машинери Ко., Лтд.Мы считаем, что лазерная резка листового металла — это не просто машина; это путь к более эффективному, автоматизированному и прибыльному производственному процессу.

Часто задаваемые вопросы (FAQ)

Вопрос 1. Какие типы листового металла можно резать на станке для лазерной резки?

Ответ: Станки для лазерной резки способны резать широкий спектр металлов, включая мягкую сталь, нержавеющую сталь, алюминий, медь, латунь и титан. Режущая способность зависит от мощности лазера, а также отражательной способности и теплопроводности материала. Например, волоконный лазер мощностью 3 кВт может резать мягкую сталь толщиной до 25 мм, нержавеющую сталь — до 20 мм и алюминий — до 15 мм. Наш завод предоставляет подробную таблицу совместимости материалов, которая поможет вам выбрать подходящую машину для конкретных типов листового металла. Мы также предлагаем специальные параметры резки сложных материалов, таких как отражающие металлы (медь и алюминий), чтобы обеспечить эффективную и надежную резку.

Вопрос 2. Насколько можно сократить потери материала с помощью автоматизированного программного обеспечения для раскроя?

Ответ: Программное обеспечение для автоматического раскроя позволяет значительно сократить отходы материала по сравнению с раскроем вручную. В типичных приложениях улучшение составляет от 15 до 30 процентов в зависимости от геометрии детали и размера листа. Например, если процесс ручного раскроя дает коэффициент использования материала 70 процентов (30 процентов отходов), автоматический раскрой часто может увеличить этот показатель до 85-92 процентов (8-15 процентов отходов). Такое сокращение отходов может привести к существенной экономии материальных затрат, особенно при крупносерийном производстве. Наше программное обеспечение для раскроя также позволяет повторно использовать остатки скелетов для изготовления более мелких деталей, что еще больше снижает количество отходов.

Вопрос 3: Каково типичное техническое обслуживание станка для лазерной резки листового металла?

Ответ: Регулярное техническое обслуживание необходимо для поддержания максимальной эффективности работы станка для лазерной резки. Типичные задачи по техническому обслуживанию включают: еженедельную очистку оптики (линз и зеркал), проверку и замену фильтров вспомогательного газа, смазку линейных направляющих и шариковых винтов, а также проверку правильности работы системы охлаждения (чиллера). Сам лазерный источник требует минимального обслуживания, однако рекомендуется ежегодно проверять мощность лазера и качество луча у квалифицированного специалиста. Наш завод предоставляет комплексный график технического обслуживания и предлагает контракты на обслуживание, чтобы минимизировать время простоя и обеспечить стабильную производительность резки.

Вопрос 4: Насколько лазерная резка отличается от гидроабразивной с точки зрения эффективности?

Ответ: Лазерная резка, как правило, выполняется быстрее, чем гидроабразивная резка, при работе с листами тонкой и средней толщины (до 25 мм) и обеспечивает более высокую точность и лучшее качество кромок. Гидроабразивная резка медленнее, но позволяет резать более толстые материалы и имеет преимущество отсутствия зоны термического воздействия, что делает ее подходящей для термочувствительных материалов. С точки зрения эффективности, лазерная резка обычно обеспечивает более высокую производительность и более низкие эксплуатационные расходы (без расхода абразива) для большинства промышленных применений листового металла. Например, волоконный лазер мощностью 4 кВт может резать мягкую сталь толщиной 10 мм со скоростью примерно 3 м/мин, а гидроабразивная резка того же материала — со скоростью 0,3–0,5 м/мин. Однако гидроабразивная обработка может быть предпочтительнее для очень толстых материалов или материалов, которые не переносят высокие температуры.

Вопрос 5: Предлагает ли компания Jinjiang Feida Machinery Co., Ltd. обучение операторов своих станков для лазерной резки листового металла?

Ответ: Да, мы проводим комплексное обучение работе со всеми нашими станками для лазерной резки листового металла. Обучение обычно охватывает: безопасность станка, работу с контроллером ЧПУ, использование программного обеспечения для раскроя, процедуры загрузки и разгрузки, а также базовое техническое обслуживание. Обучение может проводиться на нашем заводе или на территории заказчика, мы предлагаем как начальное обучение, так и курсы повышения квалификации. Мы также предоставляем подробное руководство оператора и видеоуроки для поддержки обучения. Наша цель — обеспечить полную компетентность вашей команды для безопасной и эффективной эксплуатации машины, максимизируя окупаемость инвестиций.

Вывод: Достигните максимальной эффективности производства с помощью лазерной резки листового металла.

Лазерная резка листового металла — это революционная технология, которая обеспечивает значительное повышение эффективности производства промышленных деталей. Благодаря более высоким скоростям резки, исключительной точности, сокращению вторичных операций и интеграции автоматизированного раскроя и обработки материалов лазерная резка позволяет производителям производить больше деталей за меньшее время, с меньшими отходами и меньшими трудозатратами. Наш завод Jinjiang Feida Machinery Co., Ltd. разработал широкий спектр станков для лазерной резки листового металла, которые предназначены для удовлетворения разнообразных потребностей современной промышленности: от прецизионных деталей тонкого калибра до изготовления тяжелых листов. Наша приверженность качеству, инновациям и поддержке клиентов гарантирует, что наши машины день за днем ​​обеспечивают надежную и высокопроизводительную резку.
